Principalmente existen dos tipos: Los de percusión anular y los percusión central. Otros, como los Dreyse, Hunt-Jenning,Flobert, Lefaucheux, etc., no han podido mantener su y han ido quedando por el camino, siendo hoy curiosidades de coleccionistas y aficionados.
Podemos decir que con la munición pasa lo mismo que con la ropa. "Nada sienta mejor que lo confeccionado especialmente para satisfacer una necesidad específica". Basándose en este pensamiento tan filosófico, y gracias a esta especialización, subsisten hoy en día las municiones de percusión anular. Destinadas principalmente al tiro de competición, solo se fabrican en pequeño calibre. Pero eso sí, cumpliendo todos los requisitos que desea un tirador de precisión: están dotados de una trayectoria muy tensa que confiere gran estabilidad y máxima precisión al proyectil, manifiestan una homogeneidad de resultados conformes con las exigencias de la competición y, para rematar, unos precios módicos. Con todo lo dicho, el resultado es lógico. Son los cartuchos más utilizados a nivel mundial para tiro al blanco e incluso, en algunos países, se les da utilidad cinegética (EE.UU., se emplea en caza menor y alimañeros).
En lo que se refiere a la munición de percusión central, la abundancia de conflictos bélicos durante el pasado siglo XX facilitó mucho la aparición y desarrollo de nuevas municiones. De todos esos desarrollos solo unos pocos mantienen su utilidad y siguen siendo operativos en nuestros días, sirva de ejemplo el 9 mm Parabellum (9X19 mm). Fue presentado en 1902 por la factoría alemana DMW, y un siglo después no ha quedado obsoleto, todo lo contrario, se ha convertido en el cartucho más versátil y operativo que existe para pistola o subfusil. Otros que parecía haber desaparecido, como el 9 milímetros Bergmann-Bayaard,
Otro campo que ha influido en la evolución del cartucho es el policial, más de un cartucho se ha diseñado básicamente para responder a las necesidades policiales, viendo la luz municiones dotadas con proyectiles deformables que aplican en el momento del impacto un efecto de choque mayor, aumentando el poder de parada y disminuyendo la capacidad de penetración o el riesgo de rebote.
Por ultimo, para finalizar esta pequeña introducción, nos vemos en la necesidad de mencionar a los tiradores deportivos. Sus demandas para satisfacer las necesidades que se presentan en la practica del tiro Olímpico, la caza, etc... ha hecho aparecer dentro de la percusión central una amplia gama de municiones altamente especializadas con las que se puede hacer frente a todos los casos posibles, tanto sea con municiones metálicas o semimetálicas.
Con este ultimo tipo de munición podemos forma un subgrupo dentro de la percusión central, el de los cartuchos semimetálicos, vulgarmente conocidos como "cartuchos de escopeta".
Aunque las escopetas también se utilizan en operaciones policiales y militares, y debemos estar atentos a la aparición de diseños específicos dirigidos a estos campos, es innegable que este tipo de munición semimetálica esta catalogada en todo el mundo como cartuchería deportiva, siendo empleada principalmente en actividades cinegéticas. Y tanto en su diseño, como balísticamente ha ido evolucionando para hacer frente a todas las situaciones posibles que se den en la practica de este deporte, incluso prestando una atención muy especial a las restricciones ecológicas.
Podemos decir que con la munición pasa lo mismo que con la ropa. "Nada sienta mejor que lo confeccionado especialmente para satisfacer una necesidad específica". Basándose en este pensamiento tan filosófico, y gracias a esta especialización, subsisten hoy en día las municiones de percusión anular. Destinadas principalmente al tiro de competición, solo se fabrican en pequeño calibre. Pero eso sí, cumpliendo todos los requisitos que desea un tirador de precisión: están dotados de una trayectoria muy tensa que confiere gran estabilidad y máxima precisión al proyectil, manifiestan una homogeneidad de resultados conformes con las exigencias de la competición y, para rematar, unos precios módicos. Con todo lo dicho, el resultado es lógico. Son los cartuchos más utilizados a nivel mundial para tiro al blanco e incluso, en algunos países, se les da utilidad cinegética (EE.UU., se emplea en caza menor y alimañeros).
En lo que se refiere a la munición de percusión central, la abundancia de conflictos bélicos durante el pasado siglo XX facilitó mucho la aparición y desarrollo de nuevas municiones. De todos esos desarrollos solo unos pocos mantienen su utilidad y siguen siendo operativos en nuestros días, sirva de ejemplo el 9 mm Parabellum (9X19 mm). Fue presentado en 1902 por la factoría alemana DMW, y un siglo después no ha quedado obsoleto, todo lo contrario, se ha convertido en el cartucho más versátil y operativo que existe para pistola o subfusil. Otros que parecía haber desaparecido, como el 9 milímetros Bergmann-Bayaard,
Otro campo que ha influido en la evolución del cartucho es el policial, más de un cartucho se ha diseñado básicamente para responder a las necesidades policiales, viendo la luz municiones dotadas con proyectiles deformables que aplican en el momento del impacto un efecto de choque mayor, aumentando el poder de parada y disminuyendo la capacidad de penetración o el riesgo de rebote.
Por ultimo, para finalizar esta pequeña introducción, nos vemos en la necesidad de mencionar a los tiradores deportivos. Sus demandas para satisfacer las necesidades que se presentan en la practica del tiro Olímpico, la caza, etc... ha hecho aparecer dentro de la percusión central una amplia gama de municiones altamente especializadas con las que se puede hacer frente a todos los casos posibles, tanto sea con municiones metálicas o semimetálicas.
Con este ultimo tipo de munición podemos forma un subgrupo dentro de la percusión central, el de los cartuchos semimetálicos, vulgarmente conocidos como "cartuchos de escopeta".
Aunque las escopetas también se utilizan en operaciones policiales y militares, y debemos estar atentos a la aparición de diseños específicos dirigidos a estos campos, es innegable que este tipo de munición semimetálica esta catalogada en todo el mundo como cartuchería deportiva, siendo empleada principalmente en actividades cinegéticas. Y tanto en su diseño, como balísticamente ha ido evolucionando para hacer frente a todas las situaciones posibles que se den en la practica de este deporte, incluso prestando una atención muy especial a las restricciones ecológicas.
Partes del Cartucho
Tras esta pequeña introducción, nos centraremos ahora en el estudio morfológico de la munición moderna utilizada en las armas ligeras. A la mayoría de cartuchos actuales, a excepción de los semimetálicos, los podemos dividir en cuatro partes o componentes:
La Vaina (casquillo)
Además de servir como portadora de la carga de proyección (pólvora), es la parte que reúne a los demás elementos que componen al cartucho. La vaina consta de tres partes esenciales: Boca, Cuerpo y Culote. Cuando las vainas son del tipo abotellado (golleteada) debemos añadir el Gollete y la Gola.
Dependiendo del material en que están realizadas pueden ser metálicas y semimetálicas. En el caso de las vainas metálicas estas deben reunir unas condiciones especiales de tenacidad, maleabilidad y elasticidad, que las permitan aguantar sin agrietarse las dilataciones que sufren en el momento del disparo, cuando es necesario que se ajusten a las paredes de la recámara con el objeto de obturarla herméticamente, y posteriormente cuando se reduzca la presión de los gases recuperar su tamaño primitivo. Estas cualidades las cumple a la perfección el latón, que debe tener, una composición de 72% de cobre y 28% de cinc.
Por el contrario las vainas semimetálicas originalmente estaban compuestas de un cuerpo cilindrico de cartón; un culote metálico casi siempre de una aleación de cobre; y un disco de papel enrollado fuertemente que ajustaba el cilindro de cartón contra el culote impidiendo que ambas partes se pudieran separar.
Provocado por la evolución en el proceso de fabricación, hoy en día, casi todos los cartuchos semimetálicos tienen la vaina de plástico de una sola pieza hecha por comprensión o por extrusión. Estos procedimientos de fabricación confieren a la vaina una gran resistencia a las grandes presiones que deben soportar, facilitando que el culote pase a ser de hierro latonado u otra aleación más barata que el cobre, dado que, al ser el fondo del cartucho de plástico, material que cede menos que el papel, los culotes apenas sufren dilatación y no producen fallos de extracción.
CLASIFICACIÓN DE LAS VAINAS.
- Según el material de su constitución:
- Metálicas.
- Semimetálicas.
- Plásticas.
- Según el sistema de percusión:
- Percusión anular.
- Percusión central.
Las vainas de percusión central, dependiendo de la existencia o no de yunque en la vaina, pueden ser:
 |
| Arriba_ Boxer (Sin yunque) Abajo_ Berdan (Con Yunque) |

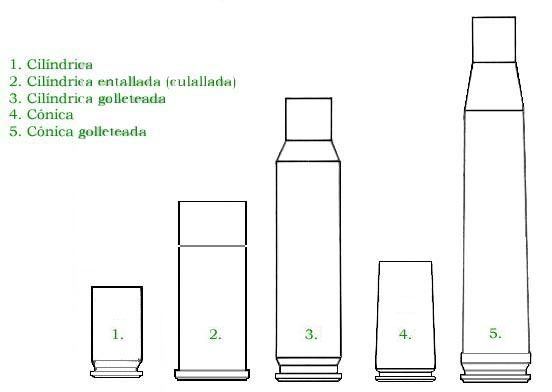

- Según su forma geométrica:
- Según la forma externa del culote:
La forma del culote de la vaina va en función del sistema del extracción del arma, de sí es necesario que el culote haga de tope evitando que el cartucho se introduzca en la recámara más de lo debido, y de la potencia de la munición.
La Cápsula Iniciadora (Fulminante)
Las cápsulas iniciadoras empleadas en la munición metálica son de dos tipos: sistemas Berdan o Boxer.
La cápsula Berdan carece de yunque necesitando que la vaina lo contenga. Por el contrario la cápsula Boxer, a diferencia de la anterior, contiene un yunque incorporado.
En lo concerniente a los cartuchos de escopeta, actualmente se emplean principalmente dos variantes del sistema Boxer. A estos pistones se les denomina de aparato abierto y de aparato cerrado. La diferencia radica en que el segundo de ellos el pistón está cerrado.
La Cápsula Iniciadora (pistón) es la parte del cartucho donde se aloja la sustancia iniciadora encargada de comenzar la ignición.
Esta especie de bomba diminuta contiene un fulminante (mezcla química altamente explosiva) que produce una deflagración al ser golpeada. Esta pequeña explosión provoca una llamarada que comunica el fuego a la carga de pólvora iniciando una reacción química que la convierte en gas. Debido a la expansión de los gases, esta reacción, produce un aumento de volumen que se traduce en presión que impulsará a la bala. En los cartuchos de percusión anular la misma vaina hace de cápsula dado que aloja la sustancia iniciadora en el interior del anillo que forma el reborde o pestaña del culote de la vaina.
Por el contrario, en los cartuchos de percusión central la cápsula (pistón) es una parte independiente que se embute en un orificio practicado en el centro de la base del culote.
COMPONENTES BÁSICOS DEL PISTÓN.
- Pasta Iniciadora. Consiste en una mezcla explosiva sensible a la percusión, con compuestos oxidantes, reductores y elementos metálicos, que producen una detonación y un chorro de fuego cuando se aplica sobre ella la energía mecánica adecuada.
- Copela. Es la parte metálica del pistón que contiene la pasta iniciadora y en algunos casos el Yunque.
- Yunque. Pieza metálica contra la que choca la pasta iniciadora, cuando impacta el percutor del arma en el centro de la cápsula. De la exacta ubicación del yunque y de sus dimensiones, depende en gran parte la sensibilidad del pistón.
La Pólvora(Fulminante)
Es el propelente o carga propulsora del cartucho, cuya misión es impulsar a la bala, facilitándola el empuje necesario para que esta recorra su trayectoria.
Antiguamente estaba compuesta por una mezcla intima de salitre, carbón y azufre. Imposible de fijar exactamente la época de su invención, ni tan siquiera la de su aparición en los campos de batalla. Parece ser que es un invento chino que data del siglo VIII de nuestra Era; la formula más antigua que se conoce data del siglo XIII, se le atribuye al monje franciscano ingles Roger Bacón, y nos da las siguientes proporciones: 41% de salitre, 29,5% de carbón y 29,5% de azufre.
Estas proporciones variarían, y en lo que se refiere a la composición dada para proyección en los tratados más antiguos es:
10 dracmas de salitre equivalen a 74,07% salitre
11/2 dracmasde azufre equivalen a 11,11% azufre 2 dracmas de carbón equivalen a 14,81% carbón
Nacían las pólvoras de nitrocelulosa, de base simple o coloidales (pólvoras sin humo). Estas poseen tres veces más potencia que la pólvora negra y, por sí fuera poco, combustionan dando lugar a productos enteramente gaseosos, casi sin emisión de humo.
A finales del siglo XIX, además de la pólvora B de Vielle, en Europa se fabricarían otras de base simple como la “pólvora rusa de pirocolodión”. Poco después Alfred Nóbel consigue gelatinizar la nitrocelulosa mediante nitroglicerina, en vez de disolvente; la balistita entra en escena y con ella las pólvoras de doble base. La pólvora negra que durante casi seiscientos años había dominado los campos de batalla, poco a poco quedaría relegada a escasas aplicaciones.
A diferencia de la pólvora negra, a la que podemos definir como una mezcla explosiva cuyos componentes son inertes, con el descubrimiento y posterior desarrollo de las pólvoras nitrocelulosas de base simple o coloidales, de las de doble base, o de las compuestas, es más correcto cambiar la definición por la de "explosivo propulsor en el que la reacción química exotérmica se propaga a velocidades relativamente reducidas: 0,01 a 2 metros por segundo" (los explosivos detonadores dinamita, trilita, etc., lo hacen entre 2.000 a 9.000 metros por segundo.)
A finales del siglo XIX, además de la pólvora B de Vielle, en Europa se fabricarían otras de base simple como la “pólvora rusa de pirocolodión”. Poco después Alfred Nóbel consigue gelatinizar la nitrocelulosa mediante nitroglicerina, en vez de disolvente; la balistita entra en escena y con ella las pólvoras de doble base. La pólvora negra que durante casi seiscientos años había dominado los campos de batalla, poco a poco quedaría relegada a escasas aplicaciones.
A diferencia de la pólvora negra, a la que podemos definir como una mezcla explosiva cuyos componentes son inertes, con el descubrimiento y posterior desarrollo de las pólvoras nitrocelulosas de base simple o coloidales, de las de doble base, o de las compuestas, es más correcto cambiar la definición por la de "explosivo propulsor en el que la reacción química exotérmica se propaga a velocidades relativamente reducidas: 0,01 a 2 metros por segundo" (los explosivos detonadores dinamita, trilita, etc., lo hacen entre 2.000 a 9.000 metros por segundo.)
CLASIFICACIÓN DE LA PÓLVORA.
- Pólvora Negra Las más importantes son: la pólvora negra y la pólvora parda.
- Pólvora Sin Humo Esta compuesto por: las pólvoras de nitrocelulosa (de base simple o coloidales), y las pólvoras de doble base (formadas por nitrocelulosa, nitroglicerina y correctores).
El Taco (En Escopetas)
La misión del taco es múltiple: por un lado, aprovecha al máximo los gases producidos en la combustión de la pólvora gracias un perfecto sellado interno del cartucho en el momento del disparo y, por otro, contiene y protege a los perdigones en su trayecto por el interior del cañón evitando que se deformen por rozamiento con las paredes. Además, gracias a la flexión del pilar de unión de las dos cazoletas del taco, suaviza el retroceso del arma al amortiguar el impacto inicial que se produce en el momento del disparo.
Inicialmente los tacos eran de fieltro, corcho o papel prensado, pero desde que la FN (Fabrique Nationale Herstal S.A.) inventó el taco plástico de doble cubeta (Shot Wrapper) empleándolo en su cartucho “Legia” la mayoría de los cartuchos montan tacos plásticos.

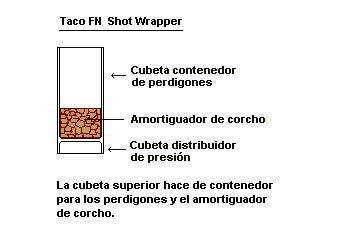

Con el taco plástico de doble cubeta la FN solucionaban los fallos que producían en muchas ocasiones los tacos de fieltro, que al quedarse cruzados permitían que los gases desordenaran el haz y llegaran incluso a fundir y pegar los perdigones entre sí.
Otra de las mejoras conseguidas fue que al obturar con mayor perfección la cámara de gas se aprovecha más la presión de la pólvora, lo que permite reducir la carga. Esta reducción de carga sumada a la progresividad del amortiguador del taco que suaviza el impacto inicial que se produce en el momento del disparo, hace que el retroceso del arma resulte muchos menos perceptible
Con el taco plástico de doble cubeta la FN solucionaban los fallos que producían en muchas ocasiones los tacos de fieltro, que al quedarse cruzados permitían que los gases desordenaran el haz y llegaran incluso a fundir y pegar los perdigones entre sí.
Otra de las mejoras conseguidas fue que al obturar con mayor perfección la cámara de gas se aprovecha más la presión de la pólvora, lo que permite reducir la carga. Esta reducción de carga sumada a la progresividad del amortiguador del taco que suaviza el impacto inicial que se produce en el momento del disparo, hace que el retroceso del arma resulte muchos menos perceptible
Por otra parte, gracias este tipo de taco se evita en gran manera que los cañones de las escopetas se emplomen. Durante su recorrido por el cañón, al ir los perdigones en la cubeta, no tocan las paredes del ánima, consiguiendo suprimir los residuos de plomo que a causa del rozamiento se depositaban en las paredes del cañón.
El fabricante personaliza el diseño de cada modelo de taco para garantizar un resultado optimo del cartucho y conseguir distintos efectos en el momento que se realiza el disparo; sirva de ejemplo la misión dispersante que tienen algunos tacos que mediante un separador situado en la cubeta superior, entre la carga de perdigones, facilita la dispersión del haz de plomos en el momento de salir del cañón.
El fabricante personaliza el diseño de cada modelo de taco para garantizar un resultado optimo del cartucho y conseguir distintos efectos en el momento que se realiza el disparo; sirva de ejemplo la misión dispersante que tienen algunos tacos que mediante un separador situado en la cubeta superior, entre la carga de perdigones, facilita la dispersión del haz de plomos en el momento de salir del cañón.
La Bala (Proyectil)
La aparición de la retrocarga implantó el cartucho metálico y con el se generalizaría la bala cilindro-ojival. En estos primeros cartuchos las balas eran de plomo con una aleación de estaño o antimonio. Pero cuando las balas, gracias al empuje producido por las pólvoras nitrocelulosas, comenzaron a sobrepasar los 450 m/s de velocidad inicial no tomaban bien las estrías y los cañones se emplomaban a causa de la tremenda fricción. La solución a este problema fue dotar a la bala de plomo de una "camisa metálica"
La tecnología de las balas está en continua evolución. Desde la aparición de la bala esférica y tras más de 800 años de lento desarrollo, escalonados con algún periodo de rápida evolución, ha sido a partir de 1990 cuando los progresos en la metalurgia y los modernos procesos de fabricación nos han llevado a un avance vertiginoso en el diseño y la efectividad de las balas. Actualmente tenemos proyectiles, compuestos de 8 metales, que dependiendo de la dureza del blanco se comportan de una manera u otra. Siendo capaces de traspasar un chaleco antibalas o una placa de acero; o por el contrario, cuando el objetivo a batir es blando, la bala se expande 360º dentro del blanco cediéndole toda su energía y no traspasándolo.
La tecnología de las balas está en continua evolución. Desde la aparición de la bala esférica y tras más de 800 años de lento desarrollo, escalonados con algún periodo de rápida evolución, ha sido a partir de 1990 cuando los progresos en la metalurgia y los modernos procesos de fabricación nos han llevado a un avance vertiginoso en el diseño y la efectividad de las balas. Actualmente tenemos proyectiles, compuestos de 8 metales, que dependiendo de la dureza del blanco se comportan de una manera u otra. Siendo capaces de traspasar un chaleco antibalas o una placa de acero; o por el contrario, cuando el objetivo a batir es blando, la bala se expande 360º dentro del blanco cediéndole toda su energía y no traspasándolo.
CLASIFICACIÓN DE LAS BALAS.

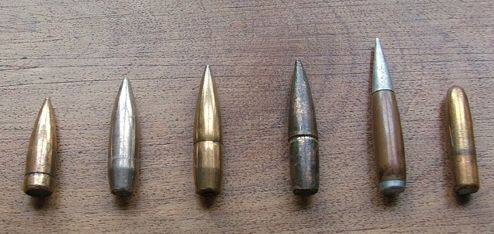

- Atendiendo a su forma
Esférica (A)
Cilíndrica (B)
Ojival (C)
Cilindro-cónica (D)
Cilindro-ojival (E)
Aerodinámica (F)
Cilíndrica (B)
Ojival (C)
Cilindro-cónica (D)
Cilindro-ojival (E)
Aerodinámica (F)
Hueca o perforada (G)
Tronco cónica (H)
Cóncava (I)
Plana (J)
Talonada (K)
En la actualidad, poco más allá de la munición anular del calibre .22 monta balas talonadas.
Roma (L)
Plana (M)
Hueca (N)
Aguda (Ñ)
Moleteada (O)
Ranurada (P)
Entallada (Q)
Lisa (R)
Ranurada (P)
Entallada (Q)
Lisa (R)
- Atendiendo a su formación o composición Aquí diferenciaremos entre las compuestas de un solo elemento y las de varios elementos.
Las de un solo elemento dependiendo de su composición y dejando a un lado si son de madera, platico o metal, las clasificaremos como macizas o huecas.
En el caso estar formadas por varios elementos, realizaremos la clasificación centrándonos en la naturaleza de su envuelta, siendo de latón, cobre, cuproníquel, acero latonado, teflón, etc.
En esta clasificación de varios elementos debemos incluir la nueva bala desarrollada por el ejercito de los EE.UU., la denominada "Bala Verde". En este tipo de proyectil, atendiendo al daño que produce el plomo al medio ambiente, se ha sustituido el núcleo de plomo por otro de tungsteno nailon. - Atendiendo a los efectos que producen Aquí diferenciaremos entre las compuestas de un solo elemento y las de varios elementos.
Las de un solo elemento dependiendo de su composición y dejando a un lado si son de madera, platico o metal, las clasificaremos como macizas o huecas.
En el caso estar formadas por varios elementos, realizaremos la clasificación centrándonos en la naturaleza de su envuelta, siendo de latón, cobre, cuproníquel, acero latonado, teflón, etc.
En esta clasificación de varios elementos debemos incluir la nueva bala desarrollada por el ejercito de los EE.UU., la denominada "Bala Verde".
